Виды запорной арматуры: комплексный обзор

Основные функции и принципы работы

Прежде чем перейти к рассмотрению конкретных видов запорной арматуры, стоит остановиться на ее ключевых функциях и принципах работы. Запорная арматура представляет собой разнообразные устройства, обеспечивающие перекрытие потока рабочей среды в трубопроводах. Она может выполнять несколько задач:

1. Полное перекрытие потока.
2. Регулирование потока путем частичного его перекрытия.
3. Направление потока в нужное русло путем переключения.

Принцип работы запорной арматуры заключается в изменении сечения потока с помощью механического вмешательства. Манипулируя запорным элементом (заслонкой, шаром, клинком и т.д.), можно полностью или частично перекрыть поток ради остановки, регулирования или переключения направления течения рабочей среды.

Классификация запорной арматуры

По конструктивным особенностям

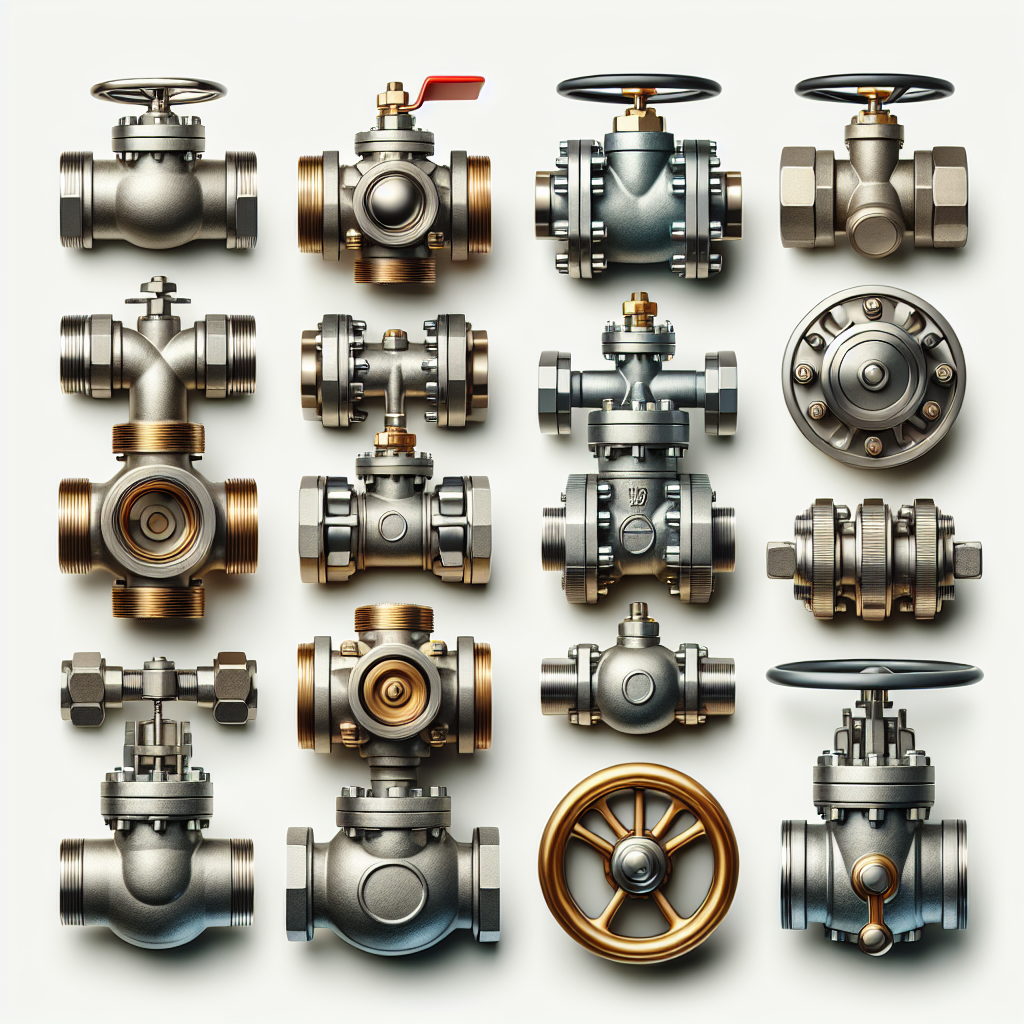

Конструктивные особенности арматуры определяют ее тип и применение. К основным видам относятся:

• Шаровые краны – используют внутренний шар с отверстием в качестве запорного элемента. Поворачивая шар на 90 градусов, можно полностью перекрыть или открыть поток. Шаровые краны отличаются длительным сроком службы и надежностью.

• Задвижки – конструкция с клиновым или параллельным запорным элементом, который поднимается или опускается для открытия или перекрытия потока. Идеально подходят для систем с большим диаметром труб.

• Вентили – обладают поворотным дисковым или конусным запорным механизмом, который осуществляет плотное прилегание к седлу. Эффективны для регулирования потока благодаря точной настройке положения запорного элемента.

• Поворотные заслонки – имеют диск, который поворачивается вокруг своей оси для регулировки или перекрытия потока. Универсальны и менее затратны в плане места для установки.

• Обратные клапаны – предназначены для предотвращения обратного течения среды. Открываются под действием потока и автоматически закрываются, когда поток останавливается или меняет направление.

Эти основные типы исполнения находят применение в разных сферах и отличаются по параметрам, таким как давление, температура рабочей среды и срок службы.

По назначению и сферам применения

Запорная арматура может быть специализированной или универсальной. Например, в нефтегазовой отрасли акцент делается на прочности и способности выдерживать высокие давления и агрессивные среды. Водоснабжение ставит в приоритет эффективность и надежность при низких затратах, в связи с чем предпочтение отдается простым конструкциям, таким как шаровые краны.

Технические характеристики и параметры выбора

Выбор конкретного вида запорной арматуры требует анализа ряда технических параметров:

• Рабочее давление – важно, чтобы арматура выдерживала давление в системе.
• Температура рабочей среды – от этого параметра зависит выбор материала исполнения.
• Химическая стойкость – в зависимости от агрессивности среды, нужно выбирать соответствующие материалы запорной арматуры.
• Диаметр трубопровода – определяет максимально допустимый и минимально эффективный размер арматуры.
• Тип соединения с трубопроводом – фланцевое, резьбовое, сварное и другие.

Влияние материалов изготовления на эксплуатационные качества

Материалы, из коуглеродаоторых изготовлена запорная арматура, во многом определяют ее долговечность и область применения:

• Сталь – универсальный материал, прочный и способный выдерживать высокие давления и температуры.
• Чугун – экономически выгоден, но обладает меньшей прочностью по сравнению со сталью.
• Медь и ее сплавы (латунь, бронза) – подходят для систем с питьевой водой и менее агрессивными средами.
• Пластики (ПВХ, ПП, ПЭ) – применяются для низкодавленных систем и мест, где не требуется высокая температурная и химическая стойкость.

Инновационные тенденции в области запорной арматуры

Развитие технологий ведет к созданию инновационных решений в сфере запорной арматуры:

• «Умные» системы управления – внедрение датчиков и систем дистанционного контроля позволяет повысить эффективность и безопасность эксплуатации.
• Использование высокопрочных полимеров – разработки в области полимерных материалов расширяют области применения арматуры, сокращая вес и стоимость.
• Модульность и стандартизация – упрощение процессов монтажа и обслуживания за счет взаимозаменяемости частей и унификации соединений.

Выбор запорной арматуры — ключевой шаг в проектировании систем трубопроводов. Учитывая функциональность, технические параметры и инновационные разработки, становится возможным обеспечить надежное и эффективное регулирование потоков в различных сферах. Тщательный выбор типа арматуры, материала изготовления и производителя позволяет значительно увеличить срок службы систем и снизить эксплуатационные расходы.
